산업용 냉각탑 공장

폐쇄형 냉각탑
폐쇄형 냉각탑은 수냉식 냉각과 공냉식 냉각을 결합한 고효율 냉각 장치입니다. 시스템 청결도, 물 절약 및 장기 작동 안정성에 대한 요구 사항이 높은 시나리오에 적합하며 물이 부족하고 건조한 지역에서 자주 사용됩니다. 이는 제약, 식품, 야금, 화학, 전력, 사출 성형기, 레이저 장비 냉각, 서버 액체 냉각 시스템, 얼음 저장 시스템, 광전지 및 리튬 배터리 생산 라인 냉각에 널리 사용됩니다. 주로 복합 흐름 폐쇄형 냉각탑과 역류 폐쇄형 냉각탑으로 구분됩니다. 폐쇄형 냉각탑의 핵심 작동 원리는 냉각 매체가 외부 공기와 직접 접촉하지 않고 폐쇄 코일 내에서 순환하며 냉각은 분무수와 공기의 증발 및 열 방출에 의해 달성된다는 것입니다. 순환 워터 펌프는 냉각수를 스프레이 시스템으로 펌핑하고, 물은 노즐에서 코일 표면에 고르게 분사되어 수막 층을 형성합니다. 동시에 팬은 냉각탑 바닥에서 공기가 유입되기 시작하여 코일 표면의 수막과 역대류 열교환을 수행합니다. 한편으로는 수막에 있는 물의 일부가 증발하고 열을 흡수하여 코일 표면의 수온을 감소시킵니다. 반면에 공기와 수막 사이의 현열 교환은 수온을 더욱 감소시킵니다. 냉각된 물은 냉각탑 바닥에 있는 집수탱크로 역류하고 순환수 펌프에 의해 다시 스프레이 시스템으로 펌핑됩니다. 이 사이클은 코일의 매체를 냉각시키기 위해 반복됩니다. 폐쇄형 냉각탑은 높은 운영 효율성, 안정적인 수질, 우수한 절수 성능, 낮은 작동 소음 등의 특징을 가지고 있습니다. 초기 투자 비용은 높지만 전체 수명주기 비용은 낮은 경우가 많습니다. 모델 선정 시에는 열부하, 환경조건, 유지보수 능력 등을 고려해야 합니다.
더 보기

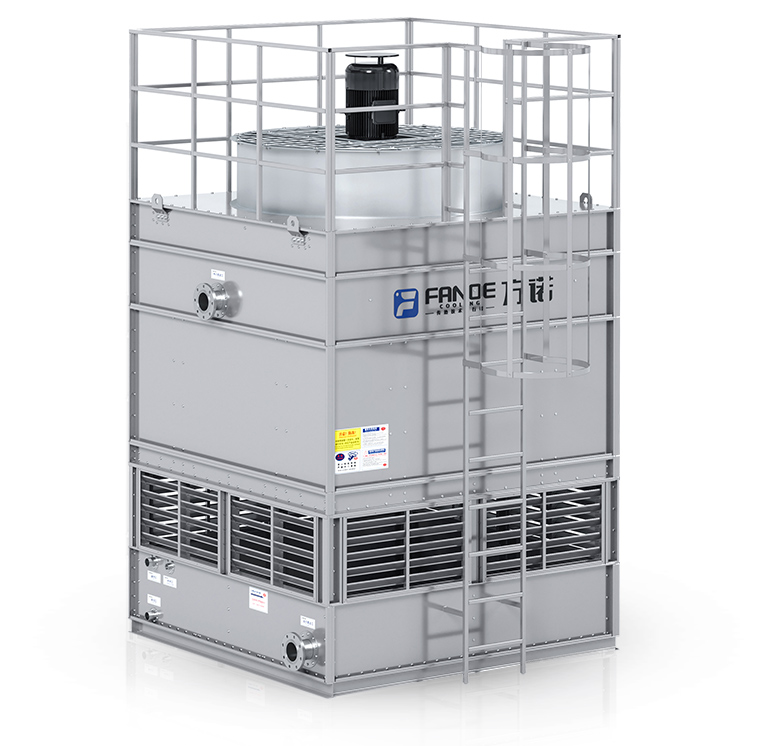

개방형 냉각탑
개방형 냉각탑은 냉각수가 공기와 직접 접촉하는 곳으로, 증발열소산과 현열교환에 의해 온도가 낮아지는 곳이다. 전기, 화학 산업, 공조 및 냉동 분야에서 널리 사용되며 직교류 개방형 냉각탑과 역류 개방형 냉각탑으로 구분됩니다. 개방형 냉각탑의 작동 원리: 고온의 냉각수가 노즐이나 물 분배 시스템을 통해 탑 꼭대기에서 고르게 분사되고, 공기는 팬의 강제 환기 또는 자연 대류에 의해 탑으로 들어가 낙하하는 물방울이나 충진재와 접촉합니다. 물의 일부가 증발하여 많은 열을 빼앗고 공기 온도가 상승하여 물의 열 일부를 흡수합니다. 냉각된 물은 바닥 수영장에 수집되어 재활용됩니다. 개방형 냉각탑의 장점: 낮은 초기 투자: 구조가 간단하고 폐쇄형 타워에 비해 제조 비용이 저렴합니다. 높은 냉각 효율: 직접 접촉 열 교환, 특히 온도 차이가 큰 냉각에 적합합니다. 손쉬운 유지 관리: 필러를 분해하고 청소할 수 있으며 결함을 쉽게 해결할 수 있습니다. 개방형 냉각탑의 단점: 팬 모터와 블레이드가 공기에 노출되어 작동 시 소음이 많이 발생합니다. 물 손실, 일부 물방울이 공기에 의해 운반되므로 집수기를 최적화해야 합니다. 외부 잔해물이 유입되면 수질 오염도 발생합니다. 냉각수 압력 손실은 폐쇄형 냉각탑보다 높으며, 물 순환을 유지하려면 더 많은 펌프 동력이 필요합니다. 개방형 냉각탑은 냉각수량이 많고 수질관리가 편리한 경우에 적합합니다. 선택 시 비용, 에너지 소비, 유지 관리 등의 요소를 종합적으로 고려해야 합니다.
더 보기

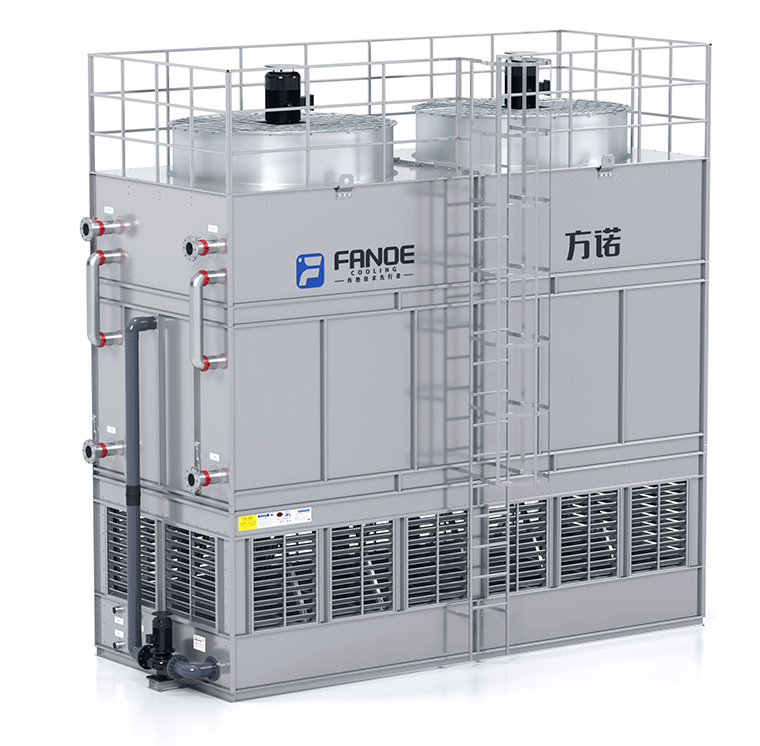

건식 및 습식 복합 냉각탑
건식 및 습식 냉각탑에는 건식 및 냉간 작동과 습식 및 냉기 작동의 두 가지 모드가 있습니다. 주변 온도가 설계된 분사 중지 온도 이하인 경우 분사수를 차단할 수 있으며 공기와의 대류 열 교환을 통해 냉각 요구 사항을 완전히 충족할 수 있습니다. 건식 냉각 운전은 물을 소비하지 않으므로 백연이 발생하지 않습니다. 건식냉각 운전으로 매년 많은 양의 물과 수처리 비용을 절약할 수 있습니다. 널리 사용됩니다 : 화력 발전, 원자력 발전, 석유 화학, 정밀 화학, 철강 야금, 비철 금속 야금 및 기타 분야. 건식 및 습식 복합 냉각탑은 건식 냉각과 습식 냉각의 장점을 가지고 있으며 작동 원리는 다음과 같습니다. 건식 냉각 원리: 건식냉각부의 냉각관다발에 뜨거운 물이 유입됩니다. 일반적으로 냉각 튜브 번들은 열 전달 면적을 늘리기 위해 핀 튜브와 같은 고효율 열 전달 요소를 사용합니다. 팬의 작용에 따라 외부 공기가 냉각 튜브 번들의 외부 표면을 통해 흐릅니다. 배관 내부의 온수 온도가 배관 외부 공기 온도보다 높기 때문에 둘 사이에는 온도 차이가 있습니다. 열은 현열 교환 방식으로 파이프 벽을 통해 온수에서 공기로 전달되어 온수 온도를 낮추고 공기 온도를 높입니다. 가열된 공기는 팬에 의해 타워에서 배출되어 온수의 초기 냉각이 이루어집니다. 습식 냉각의 원리: 건식 냉각 후의 뜨거운 물은 습식 냉각 부분으로 들어갑니다. 물 분배 시스템을 통해 물이 떨어지는 충전재에 뜨거운 물을 고르게 분사하여 수막을 형성합니다. 냉각탑 하부에서 유입되는 공기는 상향 유동 시 충진재의 수막과 완전히 접촉하게 됩니다. 한편으로 공기는 열 전달과 물과 직접 접촉하여 물의 온도를 낮춥니다. 반면에 물의 일부는 수증기로 증발하여 공기로 들어가 증발 과정에서 증발 잠열을 흡수하여 물의 온도를 더욱 낮춥니다. 냉각된 물은 수집 풀로 수집되어 재활용됩니다. 동시에, 물방울의 손실과 공기 흐름으로 인한 환경에 대한 영향을 줄이기 위해 일반적으로 습식 냉각 섹션의 상부에 집수기와 미스트 제거 장치가 제공됩니다. 워터 콜렉터는 물방울을 수집하는 데 사용되며 미스트 데미스터는 공기 흐름에서 물 미스트를 제거하는 데 사용됩니다. 건식 및 습식 냉각탑의 장점: 상당한 물 절약: 건식 세그먼트 작동 중 증발 손실이 없어 순수 습식 타워보다 30% ~ 70% 물을 절약합니다. 유연한 적응: 냉각 효율성을 보장하기 위해 고온 및 고습 환경에서 습식 모드를 전환합니다. 환경 준수: 드리프트 및 백색 안개(증기 기둥)를 줄여 엄격하게 환경 친화적인 지역에 적합합니다. 낮은 유지관리 비용: 건식 단면으로 스케일과 부식을 줄이고 장비 수명을 연장합니다.
더 보기

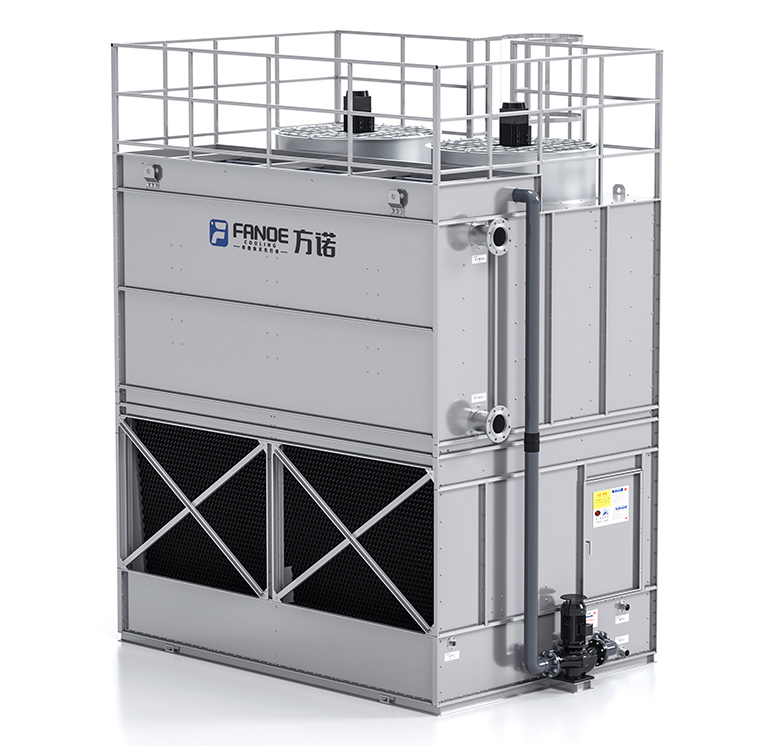

증발 콘덴서
증발 응축기의 작동 원리는 기존 폐쇄형 냉각탑의 작동 원리와 유사합니다. 차이점은 기존의 폐쇄형 냉각탑 입구 열매체와 타워 출구 냉각 매체는 모두 액체이고 온도 변화만 있는 반면, 증발 응축기 입구 열매체는 기체이고 타워 출구 배출 후 매체가 액체로 응축된다는 점입니다. 증발 콘덴서는 냉각탑과 콘덴서를 결합한 제품입니다. 증발 응축기의 장점: 고효율 응축: 증발 냉각을 사용하여 응축 온도를 10%~30% 낮춥니다. 물 절약 및 전기 절약: 기존 수냉탑 쉘 및 튜브 응축기보다 30% ~ 50% 물을 절약하여 냉각탑의 에너지 소비를 절약합니다. 컴팩트한 디자인: 응축수 냉각 기능이 통합되어 설치 공간이 줄어듭니다. 강력한 적응성: 고온 및 건조한 지역에 적합(건구 온도가 아닌 습구 온도에 의존) Fangnuo 증발 응축기의 장점: ● 평행한 공기 흐름과 물 흐름은 냉각 파이프 바닥에 스케일링을 유발하는 "건조점"이 나타나는 것을 최소화합니다. ● 코일부는 흐르는 신선한 공기에 의한 증발냉각에 의해 열을 방출하고, 한편으로는 분무수의 열전달 냉각에 의해 열을 방출합니다. 코일 섹션의 증발 냉각 부분을 줄이면 코일 표면의 스케일링 가능성을 줄이는 데 도움이 됩니다. ● 분무기로 물을 뿌리세요. 6.8L/S/㎡의 유량은 스프레이 시스템을 통해 코일 표면에 고르게 분포되어 냉각기 코일 표면이 지속적으로 젖어 있도록 하여 열전도 효율을 향상시키고 스케일을 최소한으로 줄입니다. ● 분무수는 냉각코일에서 PVC 충진재의 열교환층으로 낙하하여 증발과 열전도(잠열 및 현열)를 통해 탑으로 유입되는 신선한 공기의 2차 흐름에 의해 PVC 충진재 위에서 냉각되어 2차적으로 분무수가 냉각되고, 분무수 온도가 더욱 낮아지게 됩니다. ● 2차 냉각 순환수는 분무수와 공정 고온유체의 온도차를 증가시켜 냉각 코일의 열교환 효율을 높이고 필요한 코일 수를 줄입니다. 이 특성은 분무수 온도가 낮을수록 스케일이 발생할 가능성이 적기 때문에 코일 표면의 스케일링 경향을 더욱 완화합니다. 또한 사용되는 코일 수가 적기 때문에 후기 코일 교체 비용이 줄어들고 유지 관리 비용이 낮아집니다. ● 기존 냉각 사이클보다 운영 비용이 낮고 에너지가 더 절약됩니다. ● 순환 시스템이 더욱 단순해지고 순환 시스템 설치 비용이 절감됩니다. ● 기존 냉각 순환 시스템에 비해 장비 설치 공간이 더 많이 절약됩니다.
더 보기

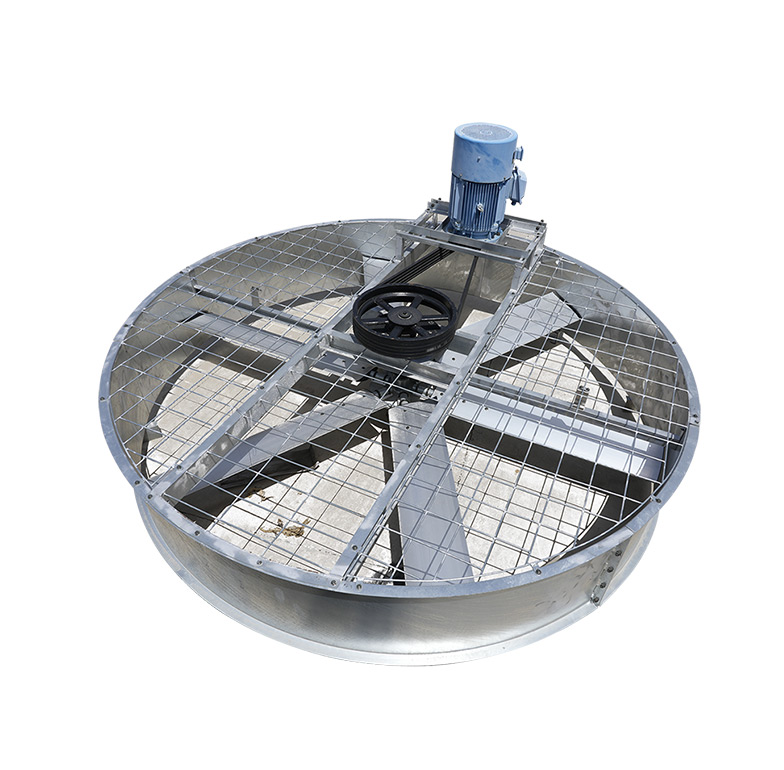

액세서리
팬은 산업용 냉각탑의 핵심 부품으로 주로 강제 환기에 사용되며 공기와 순환수 사이의 열 교환을 촉진하여 냉각 효율을 향상시킵니다. 성능은 냉각탑의 에너지 소비, 소음, 냉각 효과에 직접적인 영향을 미칩니다.
