폐쇄형 냉각탑(폐쇄형 냉각탑)이란?

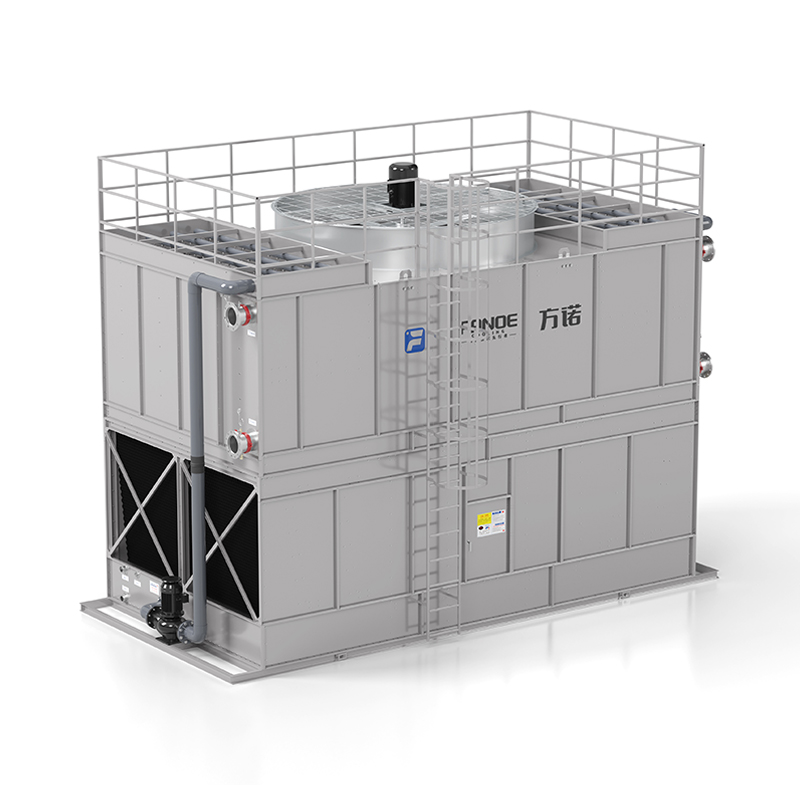

에이 폐쇄형 냉각탑 폐쇄 회로 냉각탑 또는 폐쇄형 냉각탑이라고도 불리는 이 장치는 공정 유체를 주변 공기에 직접 노출시키지 않고 공정 열을 대기로 전달하는 열 제거 장치입니다. 공기와 공정 용수 사이의 직접적인 접촉 대신 공정 유체는 핀 코일이나 튜브 내부를 순환하는 반면 외부 공기는 코일과 2차 수막 또는 충진재 위를 통과합니다. 이러한 배열은 공정 유체를 격리하고 오염 위험을 줄이며 HVAC 냉각기, 유압 오일 냉각기 및 특정 산업 공정 루프와 같은 시스템의 유체 화학 제어를 단순화합니다.

폐쇄 회로 냉각탑의 작동 방식

일반적인 폐쇄 회로 냉각탑 구성에는 뜨거운 공정 유체를 운반하는 폐쇄 코일(튜브 다발), 보충수/순환수로 코일을 적시는 재순환 스프레이 시스템, 코일과 젖은 충전물을 가로질러 주변 공기를 끌어당기거나 밀어내는 공기 이동기(팬)가 포함됩니다. 열은 공정 유체에서 코일 금속으로 흐른 다음 스프레이에 의해 생성된 얇은 수막으로 흐릅니다. 열의 일부는 현열 전달에 의해 제거되고 일부는 해당 필름의 증발에 의해 제거됩니다. 증발 냉각은 공정 유체를 대기 오염물질과 분리된 상태로 유지하면서 열 성능을 향상시킵니다.

주요 장점 폐쇄형 냉각탑

• 폐쇄 루프 보호: 공정 유체(글리콜, 오일 또는 처리수)가 외부 공기와 접촉하지 않아 오염, 산화 및 동결 위험이 줄어듭니다.
• 더 간단한 물 처리: 순환하는 분무수에만 표준 타워 처리가 필요합니다. 공정 유체 화학은 제어하기가 더 쉽습니다.
• 낮은 오염: 제품 순도가 중요한 곳(의약품, 식품 가공)이나 공기 중 오염 물질이 존재하는 곳에 이상적입니다.
• 유연한 유체 선택: 대기로의 화학 물질 이동을 증가시키지 않고 폐쇄 회로에서 부식 억제제, 부동액 또는 특수 유체를 사용할 수 있습니다.
• 공정 누출 위험 감소: 외부 재순환수가 누출되는 경우 폐쇄된 코일 배리어로 인해 공정 유체와 혼합되지 않습니다.

디자인 및 크기 고려 사항

폐쇄 회로 냉각탑을 적절하게 선택하려면 열 부하, 접근 온도, 유체 특성, 주변 습구 온도 및 허용 압력 강하에 주의가 필요합니다. 디자이너는 일반적으로 다음을 지정합니다.

• 설계 열 부하(kW 또는 BTU/h) 및 필요한 유출 유체 온도.
• 에이pproach (the difference between leaving fluid temperature and ambient wet-bulb) — smaller approach requires larger tower or more airflow.
• 유체 유형 및 점도 - 오일과 물/글리콜 혼합물의 열 전달 계수가 변경됩니다. 코일과 펌프 크기가 ​​일치해야 합니다.
• 에이ltitude and site conditions — density of air affects fan performance; dusty or saline environments influence materials selection and maintenance frequency.

코일 구성

코일은 유체 화학 및 필요한 열 전도성에 따라 구리, 스테인레스 스틸 또는 코팅 강철로 만들어진 단일 또는 다중 패스일 수 있습니다. 코일 표면적과 핀 밀도는 필요한 열 전달과 허용되는 압력 강하의 균형을 맞추기 위해 선택됩니다. 점성 유체나 오일의 경우 튜브 직경이 크고 속도가 낮을수록 압력 강하가 줄어들고 펌프 효율이 유지됩니다.

재료, 부식 및 수질 관리

공정 유체가 외부와 격리되어 있기 때문에 외부 재순환수는 타워 구조와 충진재의 부식과 생물학적 성장의 주요 원인이 됩니다. 수질 화학이나 환경이 요구하는 경우에는 부식 방지 재료(FRP, 스테인레스 스틸, 코팅 강철)를 사용하십시오. 스프레이 시스템 및 충전의 스케일, 부식 및 생물막을 제어하기 위해 적절한 블로우다운, 보충수 처리 및 살생물제 프로그램을 유지하십시오.

수처리 체크리스트

• 정기적인 블로우다운 및 전도도 모니터링을 통해 농도 주기를 제어합니다.
• 보충수의 경도에 맞는 분산제와 스케일 방지제를 사용하십시오.
• 살생물제 프로그램: 레지오넬라균과 생물막을 예방하기 위한 주기적인 충격과 지속적인 저용량 치료.
• 시스템 재료가 취약한 경우 부식 억제제 또는 pH 제어.

설치 모범 사례

흡입 공기가 배기 공기 또는 인근 공정 배출로 인한 교차 오염 및 방해물이 없도록 타워를 찾으십시오. 일상적인 유지 관리를 위해 쉽게 접근할 수 있어야 합니다. 코일, 펌프, 팬, 드리프트 제거기 및 충전재는 큰 분해 없이 서비스할 수 있어야 합니다. 젖었을 때 채워진 중량에 대한 적절한 구조적 지지를 보장하고 적절한 배수 또는 처리를 위한 응축수/넘침 배수 장치를 설치하십시오.

배관 및 펌핑 팁

폐쇄 회로 유체 점도를 처리하고 설계 흐름에서 최고 효율 지점 근처에서 작동하는 펌프를 지정합니다. 코일과 배관을 보호하려면 유연한 커넥터와 진동 차단 장치를 사용하십시오. 코일 플러싱 및 유지 관리를 위한 격리 밸브 및 바이패스 라인을 제공합니다. 성능 검증을 위해 코일 입구/출구에 투시경이나 온도 센서를 포함합니다.

유지 관리 체크리스트 및 문제 해결

에이 regular preventive maintenance (PM) schedule keeps 폐쇄 회로 냉각탑 신뢰할 수 있는. 일반적인 PM 작업에는 코일 및 충전재의 육안 검사, 팬 및 모터 윤활, 드리프트 제거기 청소, 스프레이 노즐 막힘 점검, 수처리 매개변수 확인, 펌프 작동 테스트 등이 포함됩니다. 다음은 일반적인 문제와 조치입니다.

• 열 성능 저하: 오염된 노즐, 코일의 스케일 또는 충전재의 생물학적 성장을 확인하십시오. 코일 청소 또는 충격 살생물제 처리를 수행합니다.
• 높은 코일 압력 강하: 배관 내부에 잔해물이 있는지 또는 오염된 열 전달 표면을 검사하십시오. 필요한 경우 코일을 세척하거나 화학적으로 청소하십시오.
• 팬 진동 또는 소음: 팬 블레이드의 균형을 맞추고 베어링을 점검하고 팬 속도가 사양과 일치하는지 확인합니다. 마모된 베어링이나 벨트를 교체합니다.
• 외부 회로의 누출: 스프레이 시스템 노즐과 배관을 검사합니다. 충진재와 구조물의 손상을 방지하려면 개스킷과 밸브를 즉시 수리하거나 교체하십시오.

성능 비교: 폐쇄형 냉각탑과 개방형 냉각탑

구매 전 선택 체크리스트

• 설계 열량(kW 또는 BTU/h)과 필요한 방치 온도를 확인합니다.
• 유체 특성(유형, 점도, 허용 압력 강하)을 지정합니다.
• 현장 주변 습구 조건과 가능한 공기 오염 물질을 식별합니다.
• 공정 유체 및 예상 수명과 호환되는 코일 재료를 선택하십시오.
• 필요한 경우 유지 관리 접근, 예비 부품 및 수처리 제공업체에 대한 계획을 세우십시오.

에이 closed circuit cooling tower delivers the advantages of evaporative cooling while protecting process fluids from external contamination. For best long-term performance, focus on correct sizing, appropriate materials, and a disciplined water and mechanical maintenance program. If you’d like, I can produce a simple calculation worksheet (heat load → required flow and approach) or a maintenance checklist PDF based on your exact process fluid and site wet-bulb temperature.
